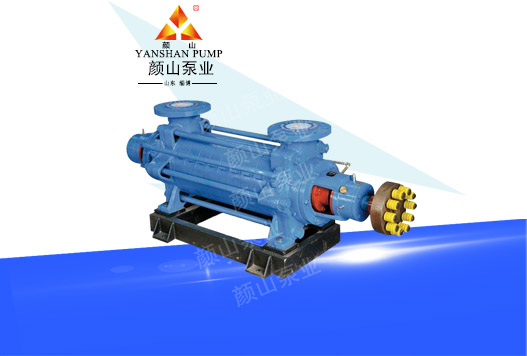

DG系列鍋爐給水泵

產品概述：

本系列泵為單吸多級分段式離心泵，供輸送清水及物理化學性質類似于水的其他液體之用，輸送介質的最高溫度為160℃，主要用于鍋爐給水和礦山排水。本系列泵選用優秀的水利模型和結構設計方法，因而結構先進，高效節能是它的一個顯著特點。100DM100型排水泵，結構稍有不同，它的進水口處于水平方向，而DG系列泵進、出水口均為垂直向上，性能與100DG相同，最高揚程達1000米。適用于礦山排水。本系列泵執行下列標準： ·GB5659-85《多級離心泵技術條件》 ·Q/BBC003-91《鍋爐給水泵》等。

具體型號參數請點擊下載鏈接

/upload/file/20200613/20200613172551_25971.docx

工作原理

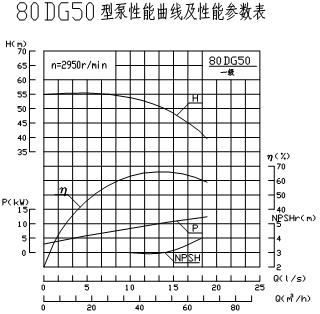

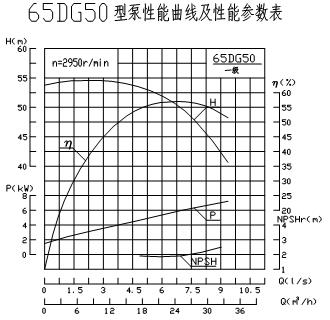

性能參數

級數	流量 Q		總揚程	轉 數	功率N（kW）		效率	最大允許吸上真空高度Hs(m)
			H	n			η
			H	n			η
	m³/h	L/s	m	r/min	軸功率	電機功率	%
2	10	2.78	102.8	2950	6.1	11	46	7.4
	12.5	3.47	98.4		6.96		48	7.2
	15	4.17	90		7.82		47	7
3	10	2.78	154.2		9.15	15	46	7.4
	12.5	3.47	147.6		10.4		48	7.2
	15	4.17	135		11.7		47	7
4	10	2.78	205.6		12.2	22	46	7.4
	12.5	3.47	196.8		13.9		48	7.2
	15	4.17	180		15.6		47	7
5	10	2.78	257		15.3	30	46	7.4
	12.5	3.47	246		17.4		48	7.2
	15	4.17	225		19.6		47	7
6	10	2.78	308.4		18.3	30	46	7.4
	12.5	3.47	295.2		20.9		48	7.2
	15	4.17	270		23.5		47	7
7	10	2.78	359.8		21.4	37	46	7.4
	12.5	3.47	344.4		24.5		48	7.2
	15	4.17	315		27.6		47	7
8	10	2.78	411.2		24.4	37	46	7.4
	12.5	3.47	393.6		27.8		48	7.2
	15	4.17	360		31.3		47	7
9	10	2.78	462.6		27.5	45	46	7.4
	12.5	3.47	442.8		31.3		48	7.2
	15	4.17	405		35.2		47	7
10	10	2.78	514		30.5	55	46	7.4
	12.5	3.47	492		34.8		48	7.2
	15	4.17	450		39.1		47	7
11	10	2.78	565.4		33.6	55	46	7.4
	12.5	3.47	541.2		38.3		48	7.2
	15	4.17	495		43		47	7
12	10	2.78	616.8		36.6	55	46	7.4
	12.5	3.47	590.4		41.8		48	7.2
	15	4.17	540		46.9		47	7

級數	流量 Q		總揚程	轉 數	功率N（kW）		效率	最大允許吸上真空高度Hs(m)
	流量 Q		H	n	功率N（kW）		η
	m³/h	L/s	m	r/min	軸功率	電機功率	%
2	15	4.17	116	2950	9.4	18.5	50.5	7.5
	25	6.95	104		12.4		57
	30	8.33	95		14.1		55
3	15	4.17	174		14.1	30	50.5
	25	6.95	156		18.6		57
	30	8.33	143		21.2		55
4	15	4.17	232		18.8	37	50.5
	25	6.95	208		248		57
	30	8.33	190		28.2		55
5	15	4.17	290		23.5	45	50.5
	25	6.95	260		31		57
	30	8.33	236		35.3		55
6	15	4.17	348		28.2	55	50.5
	25	6.95	312		37.2		57
	30	8.33	285		42.4		55
7	15	4.17	406		32.9	55	50.5
	25	6.95	364		43.4		57
	30	8.33	333		49.4		55
8	15	4.17	464		37.6	55	50.5
	25	6.95	416		49.6		57
	30	8.33	380		56.5		55
9	15	4.17	522		42.3	75	50.5
	25	6.95	468		55.8		57
	30	8.33	426		63.6		55
10	15	4.17	580		47	75	50.5
	25	6.95	520		62		57
	30	8.33	475		70.6		55
11	15	4.17	638		51.7	90	50.5
	25	6.95	572		68.2		57
	30	8.33	521		77.7		55
	15	4.17	696		56.4	90	50.5
12	25	6.95	624		74.4		57
	30	8.33	570		84.7		55

級數	流量 Q		總揚程	轉 數	功率N（kW）		效率	最大允許吸上真空高度Hs(m)
	流量 Q		H	n	功率N（kW）		η
	m³/h	L/s	m	r/min	軸功率	電機功率	%
2	33	9.17	112.3	2950	17.2	30	59	7.6
	50.45	14	103.3		21.6		66	7.1
	60	16.7	96.6		24.3		65	6.8
3	33	9.17	169.2		25.8	45	59	7.6
	50.45	14	155.7		32.4		66	7.1
	60	16.7	144.9		36.5		65	6.8
4	33	9.17	225.6		34.4	55	59	7.6
	50.45	14	207.6		43.2		66	7.1
	60	16.7	193.2		48.6		65	6.8
5	33	9.17	282		43	75	59	7.6
	50.45	14	259.5		54		66	7.1
	60	16.7	241.5		60.8		65	6.8
6	33	9.17	338.4		51.6	90	59	7.6
	50.45	14	311.4		64.8		66	7.1
	60	16.7	289.8		72.69		65	6.8
7	33	9.17	394.8		60.2	90	59	7.6
	50.45	14	363.3		75.6		66	7.1
	60	16.7	333.1		85.1		65	6.8
8	33	9.17	451.2		68.8	100	59	7.6
	50.45	14	415.2		86.4		66	7.1
	60	16.7	386.4		97.2		65	6.8
9	33	9.17	507.6		77.4	125	59	7.6
	50.45	14	467.1		97.2		66	7.1
	60	16.7	434.7		109.3		65	6.8
10	33	9.17	564		86	125	59	7.6
	50.45	14	519		108		66	7.1
	60	16.7	483		121.5		65	6.8
11	33	9.17	620.4		94.6	150	59	7.6
	50.45	14	570.9		118.8		66	7.1
	60	16.7	531.3		133.7		65	6.8
12	33	9.17	676.8		103.2	150	59	7.6
	50.45	14	622.8		129.6		66	7.1
	60	16.7	579.6		145.8		65	6.8

級數	流量 Q		總揚程	轉 數	功率N（kW）		效率	最大允許吸上真空高度Hs(m)
	流量 Q		H	n	功率N（kW）		η
	m³/h	L/s	m	r/min	軸功率	電機功率	%
2	66	18.3	221	2950	67.3	110	58.5	5
	85	23.8	201.5		81.8		59.2
	98	27.2	187.5		88		58.5
3	66	18.3	331.5		101.7	160	58.5
	85	23.8	302.3		122.7		59.2
	98	27.2	281.3		132		58.5
4	66	18.3	441.5		135.5	220	58.5
	85	23.8	403		163.5		59.2
	98	27.2	375		176		58.5
5	66	18.3	552		169.4	250	58.5
	85	23.8	503.8		204.4		59.2
	98	27.2	468.8		220		58.5
6	66	18.3	662.5		203.3	280	58.5
	85	23.8	604.5		245.3		59.2
	98	27.2	562.5		264		58.5
7	66	18.3	773		237.2	355	58.5
	85	23.8	705.3		286.2		59.2
	98	27.2	656. 3		308		58.5
8	66	18.3	883		271	400	58.5
	85	23.8	806		327		59.2
	98	27.2	750		352		58.5
9	66	18.3	993.5		305	450	58.5
	85	23.8	906.8		368		59.2
	98	27.2	843.8		396		58.5
10	66	18.3	1104		339	500	58.5
10	85	23.8	1007.5		409	500	59.2
